Автоматизация насосной группы — ключевой элемент современной системы отопления, особенно в объектах со сложной гидравликой: многоконтурные котельные, ИТП, дома с рециркуляцией или погодозависимым управлением. Без автоматики насосы работают вслепую, потребляют больше энергии, быстрее выходят из строя. Ниже — полный разбор, как устроена автоматизация, зачем она нужна, какие компоненты используются и как подключается шкаф управления.
Что такое насосная группа и как она работает

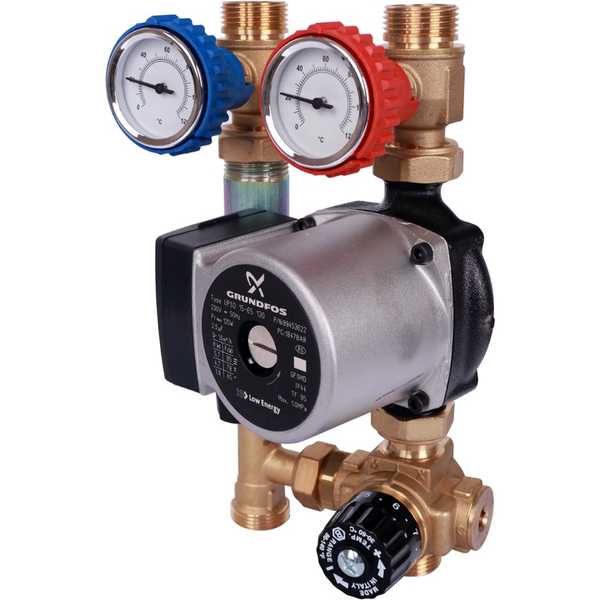

Насосная группа представляет собой узел, в котором объединены циркуляционный насос, запорная арматура, обратный клапан и регулирующие элементы. Она отвечает за циркуляцию теплоносителя в отдельном контуре отопления или горячего водоснабжения.
Чаще всего такие группы устанавливают:
- в системах радиаторного отопления и тёплых полов;
- в котельных с несколькими зонами;
- в ИТП многоквартирных домов;
- в системах ГВС с рециркуляцией.
При ручном управлении насос работает без учёта текущих условий. В результате возрастает риск неравномерного прогрева помещений, повышаются энергозатраты, а срок службы оборудования сокращается.
Зачем нужна автоматизация насосной группы
Автоматизация позволяет управлять работой насосов в зависимости от температуры, давления или режима системы. Это снижает износ оборудования и экономит электроэнергию.
Если насос работает постоянно, он тратит ресурсы даже тогда, когда циркуляция не нужна. Автоматика решает эту проблему: включение происходит только по сигналу от датчика, а при нормализации параметров насос отключается.
Дополнительный эффект даёт возможность чередовать основной и резервный насос. Такое решение равномерно распределяет нагрузку, исключает простой оборудования и гарантирует бесперебойную работу отопления.
Основные компоненты автоматики насосной группы
Сердцем системы является контроллер или реле управления, которое принимает сигналы от датчиков и задаёт команды насосам. Датчики температуры и давления фиксируют текущие параметры и позволяют регулировать работу оборудования с точностью до нескольких градусов или бар.
При необходимости устанавливают частотные преобразователи. Они регулируют скорость вращения ротора и плавно подстраивают производительность насоса под текущую нагрузку. Защитные автоматы, пускатели и реле предотвращают перегрузки и короткие замыкания.
Для удобства обслуживания в систему добавляют индикацию, дисплеи и аварийные сигналы. Это помогает быстро определить неисправность и исключить остановку отопления в критичный момент.
Шкаф управления группой насосов

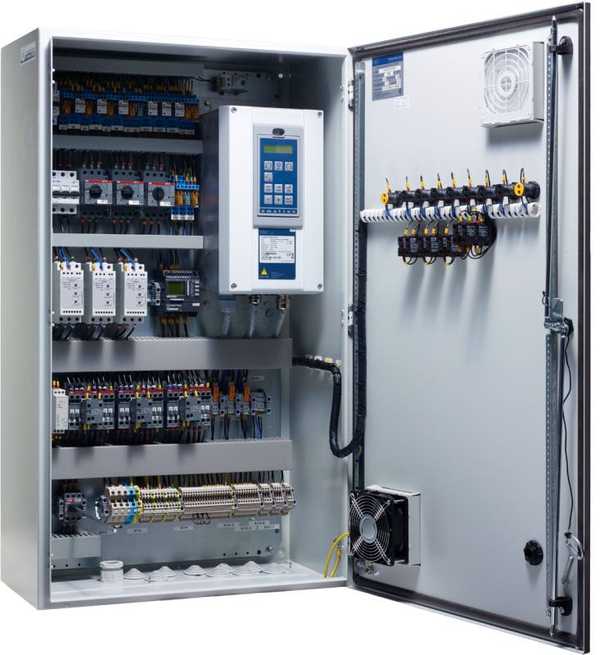

Шкаф управления — это компактный блок, где собраны все элементы защиты и логики. Внутри корпуса размещаются автоматы, пускатели, контроллер, а также клеммные колодки для подключения насосов и датчиков. На панели выведены кнопки и индикаторы, позволяющие быстро проверить режим работы.
Такие шкафы выполняет несколько функций:
- включают оборудование по сигналу от датчика;
- переключают основной и резервный насос;
- защищают электродвигатели от перегрузки;
- выводят сообщения об авариях.
Существуют шкафы с минимальным набором функций для небольших котельных и продвинутые модули с ПЛК и частотным регулированием. При выборе учитывают мощность насосов, тип управления и требования к надёжности.
Принцип работы автоматизированной насосной группы
Алгоритм работы может отличаться в зависимости от настроек, но в основе всегда лежит одна и та же логика. Контроллер получает данные от датчиков и при достижении пороговых значений включает насос. Если параметр стабилизировался, насос отключается.
В случае выхода из строя основного агрегата включается резервный. При перегрузке или перегреве автоматика подаёт сигнал тревоги. В продвинутых системах реализована работа по расписанию или погодозависимая логика, когда насос подстраивается под наружную температуру.
Типовые схемы автоматизации насосной группы
Простая схема предполагает установку двух насосов, один из которых работает, а второй находится в резерве. Контроллер следит за состоянием оборудования и через определённые интервалы времени меняет их местами. Если один насос выходит из строя, система сразу подключает второй.
Более сложный вариант включает частотное регулирование. Здесь насос меняет скорость вращения в зависимости от температуры обратки или давления в системе. Такой подход исключает гидравлические удары и обеспечивает мягкий запуск.
Преимущества и недостатки автоматизации
У автоматизации есть несколько очевидных преимуществ:
- экономия электроэнергии за счёт оптимального режима работы;
- снижение износа оборудования и продление его ресурса;
- стабильная работа отопления без постоянного контроля;
- возможность подключить удалённый мониторинг и диспетчеризацию.
Недостатки в основном связаны с затратами на оборудование и настройку. Но в больших системах они быстро компенсируются экономией и надёжностью.
Как выбрать автоматику под свою систему
Подбор автоматики зависит от количества насосов, их мощности и принципа работы системы. Для небольшого частного дома с одним контуром достаточно простого термореле. В многозонных котельных используют шкафы с контроллером, позволяющим задавать сложные алгоритмы.
Если требуется интеграция с котлом или погодозависимой автоматикой, предпочтительнее шкаф управления с ПЛК и возможностью подключения внешних датчиков. В промышленных объектах часто выбирают решения с удалённым мониторингом и возможностью диспетчеризации.
Автоматизация насосной группы делает отопительную систему надёжной, экономичной и удобной в эксплуатации. В простых схемах достаточно минимальной автоматики, которая избавит от ручного контроля. В сложных проектах лучше использовать шкаф управления с контроллером и частотным преобразователем.
